| Materiał korpusu | Żeliwo sferoidalne |
| Modelka | Z41X-16Q |
| Specyfikacja | DN40-1000 |
| Ciśnienie nominalne | 1,0/1,6/2,5 MPa |
| Temperatura robocza | 0-80°C |
| Obowiązujące media | woda |
| Standardy projektowe | GB/24924-2016 |
Przegląd produktu

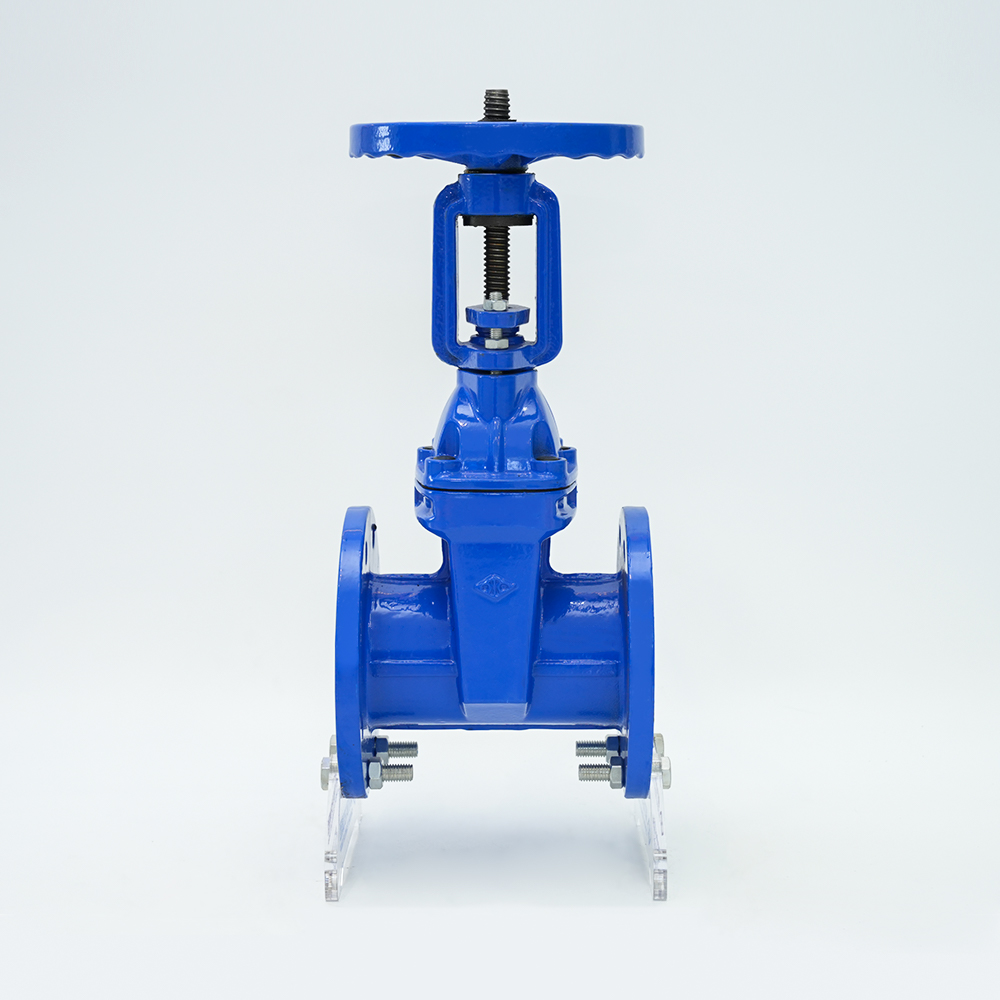

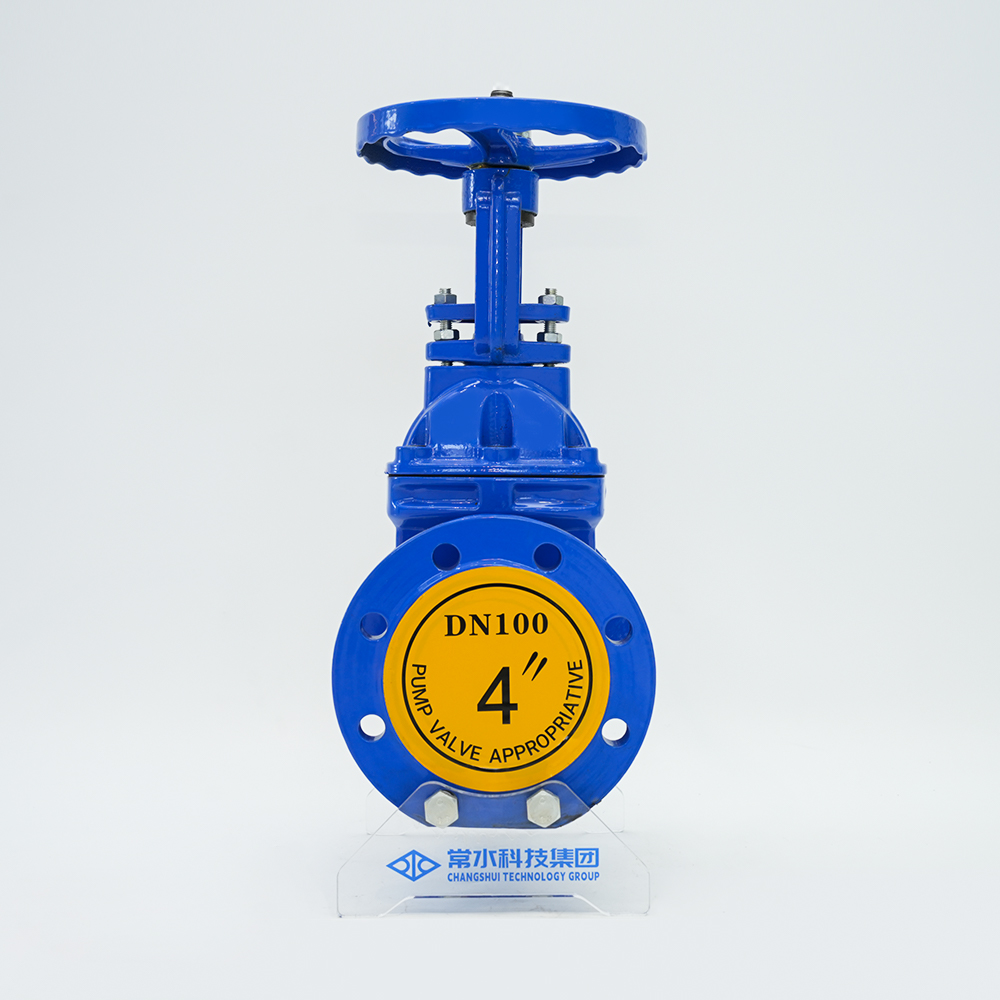

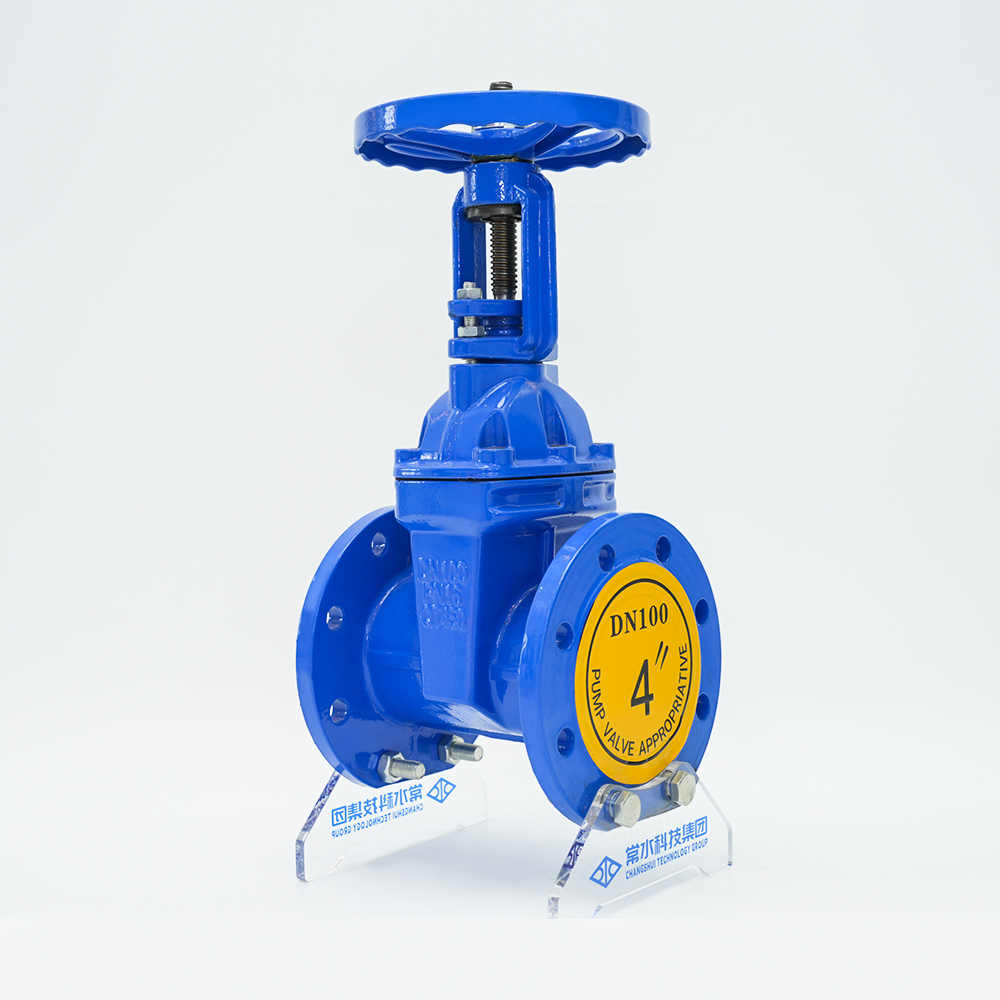

Zasuwa z trzpieniem wznoszącym się z kołnierzem przyjmuje zewnętrzną konstrukcję trzpienia zaworu, a trzpień zaworu obraca się i porusza osiowo. Zasuwa porusza się w górę i w dół wraz z trzpieniem zaworu, otwierając się i zamykając, a otwarcie zaworu można bezpośrednio obserwować. Jest szeroko stosowany w projektach rurociągów, takich jak zaopatrzenie w wodę i odprowadzanie wody, ochrona przeciwpożarowa, klimatyzacja, uzdatnianie wody, administracja miejska, przemysł stoczniowy, energia elektryczna, budownictwo i żywność do transportu rurociągów płynów jako płyn kontrolny.
Funkcje
1. Opór płynu jest niewielki, a powierzchnia uszczelniająca jest mniej erozji i erozji przez medium.
2. Otwieranie i zamykanie wymaga mniejszego wysiłku.
3. Kierunek przepływu medium nie jest ograniczony, przepływ nie jest zakłócany, a ciśnienie nie ulega zmniejszeniu.
4. Prosty kształt, krótka długość konstrukcyjna, dobry proces produkcyjny i szeroki zakres zastosowań.
Cechy produktu
| Ciśnienie nominalne: 1,0-2,5 MPa | DN: 50-1200 |
| Temperatura pracy: 0-80°C | Stosowane medium: czyste/ścieki, olej |
| Standard kołnierza: GB/T17241-98 | Standard długości: GB12221-89 |
Parametry produktu

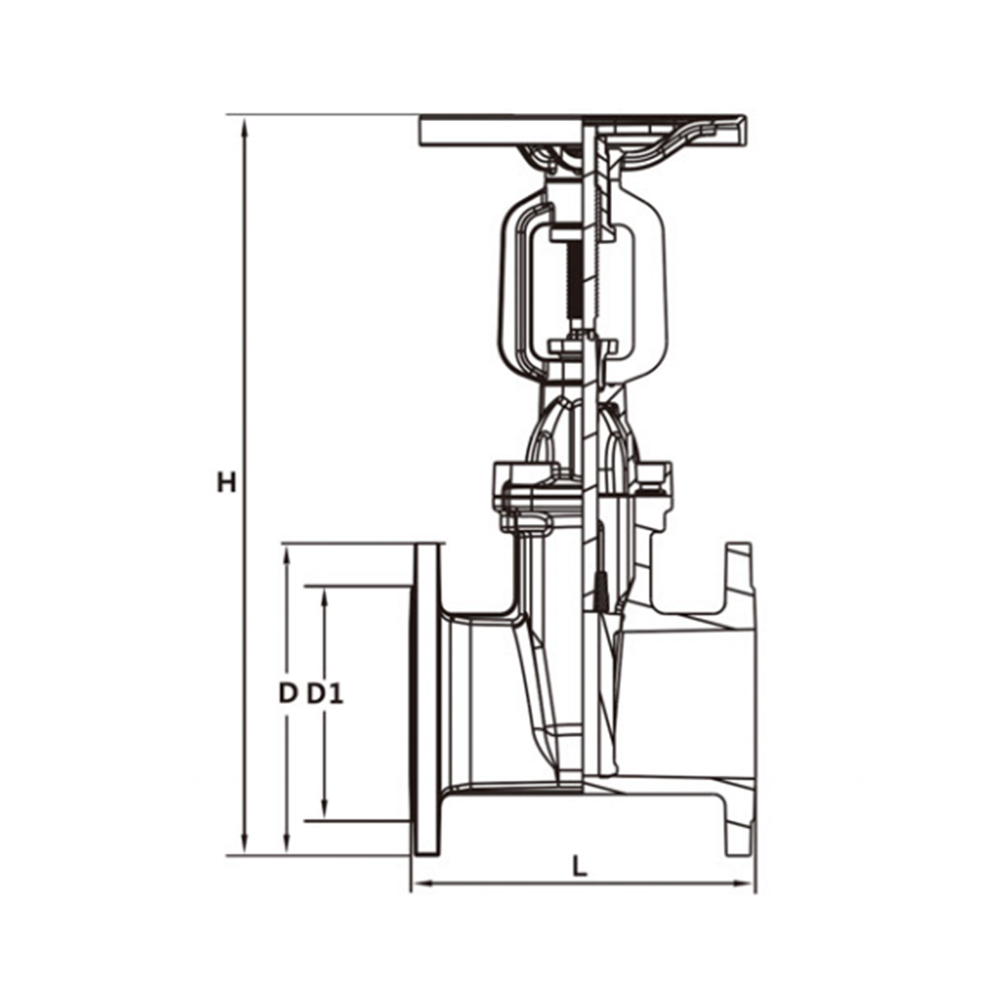

| Z41X-16Q | DN | 50 | 65 | 80 | 100 | 125 | 150 | 200 | 250 | 300 | 350 |
| L | 178 | 190 | 203 | 229 | 254 | 267 | 292 | 330 | 356 | 381 |
| H | 365 | 406 | 465 | 520 | 630 | 690 | 870 | 1050 | 1210 | 1300 |
| D okrąg zewnętrzny | 165 | 185 | 200 | 220 | 250 | 285 | 340 | 405 | 460 | 520 |
| n liczba otworów | 4 | 4 | 8 | 8 | 8 | 8 | 12 | 12 | 12 | 16 |
| Centrum D1 | 125 | 145 | 160 | 180 | 210 | 240 | 295 | 355 | 410 | 470 |
| Pokrętło | 180 | 215 | 285 | 330 | 380 | 465 |
