| Materiał korpusu | Żeliwo sferoidalne |
| Modelka | 200X-16Q |
| Specyfikacja | DN50-600 |
| Ciśnienie nominalne | 1,0/1,6/2,5 MPa |
| Temperatura robocza | 0-80°C |
| Obowiązujące media | woda |
| Standardy projektowe | GB/24924-2016 |
Wymagania instalacyjne
1. Proszę zapoznać się z wymaganiami instalacyjnymi regulowanego zaworu redukcyjnego serii Y oraz poniższymi wymaganiami dotyczącymi instalacji.
2. Zaleca się zamontowanie w sieci rurociągów zaworu wydechowego, aby reduktor ciśnienia mógł pracować stabilnie.
3. Podczas montażu należy zwrócić uwagę na kierunek strzałki na korpusie zaworu. Aby ułatwić konserwację, należy pozostawić pewną ilość miejsca wokół zaworu redukcyjnego.
4. Ciśnienie wlotowe i wylotowe nie powinno być mniejsze niż 0,2Mpa. Jeśli jest mniejsze niż 0,2 MPa, stabilność ulegnie pogorszeniu (wzrośnie błąd ciśnienia wylotowego).
Zastosowanie produktu
Produkt ten przeznaczony jest do budynków wysokich i bardzo wysokich. Jest to idealny produkt do rozwiązywania problemów z instalacjami wody użytkowej i przeciwpożarowej w budynkach wysokościowych, gdzie wymagania są duże, a czułość wysoka. Jego wydajność jest jeszcze lepsza, całkowicie zastępuje pośredni zbiornik wody i pozwala zaoszczędzić na kosztach pośredniego zbiornika wody w budynku. Powiększ powierzchnię użytkową budynku.

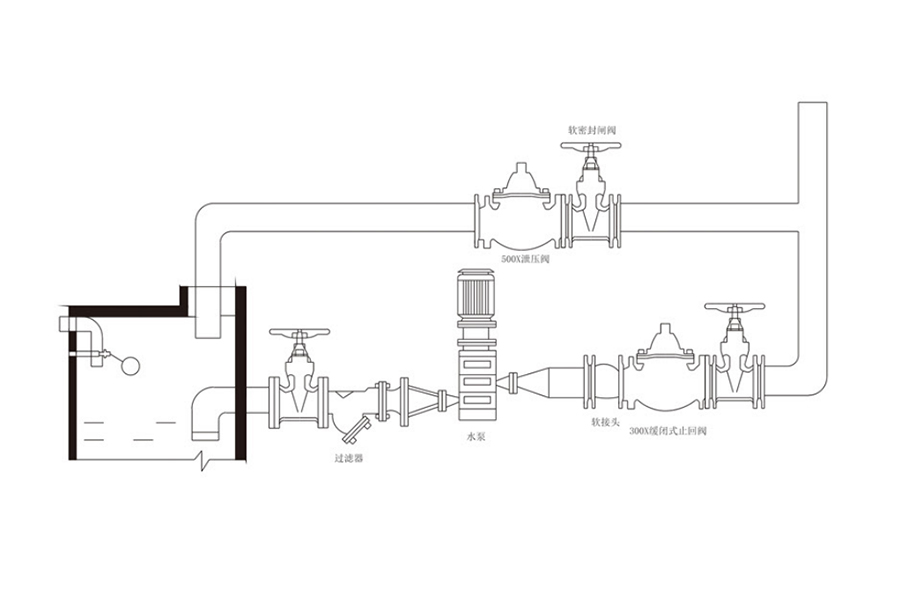

Schemat instalacji
