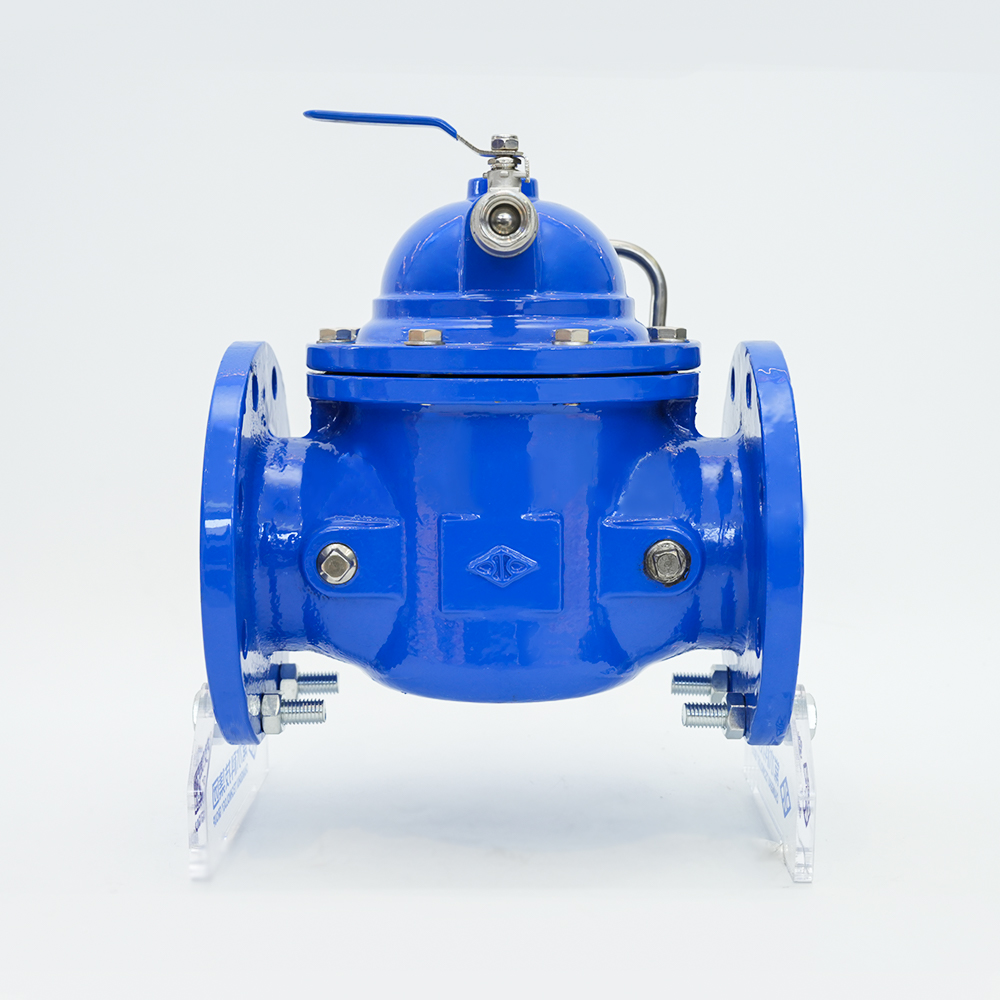

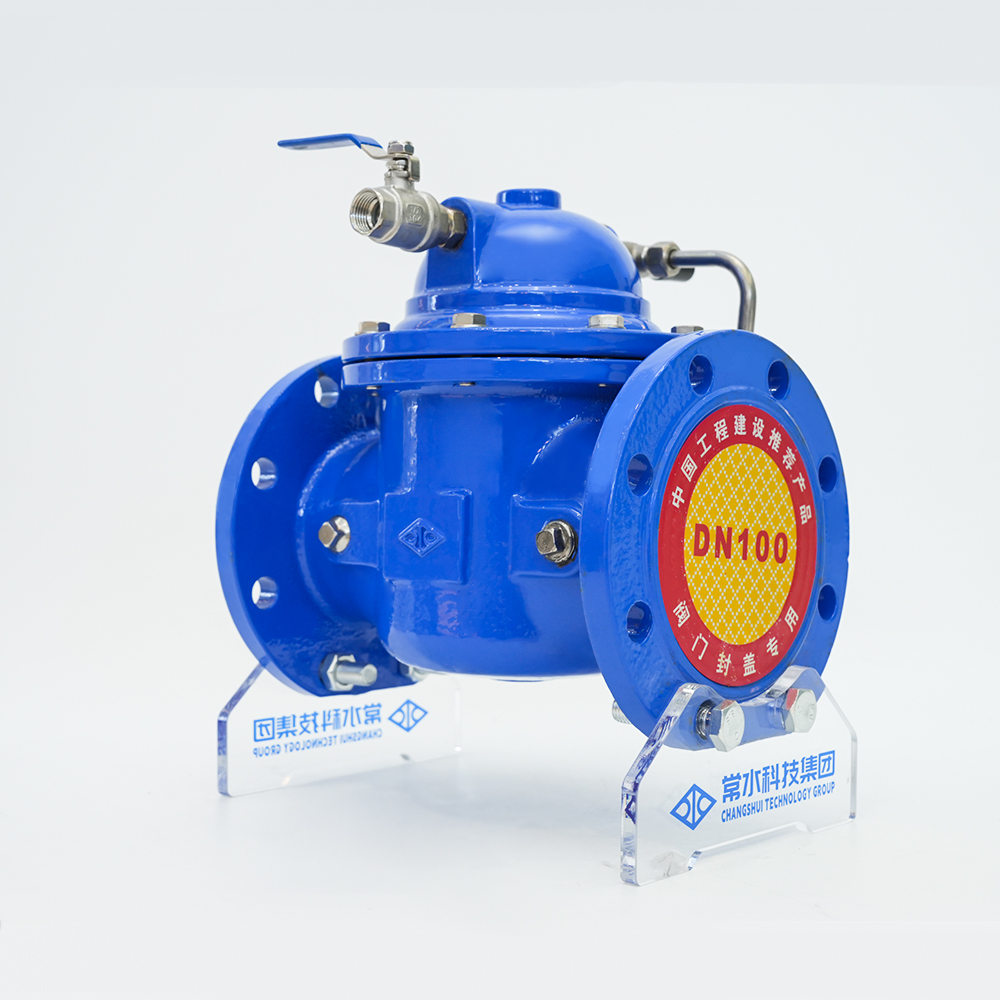

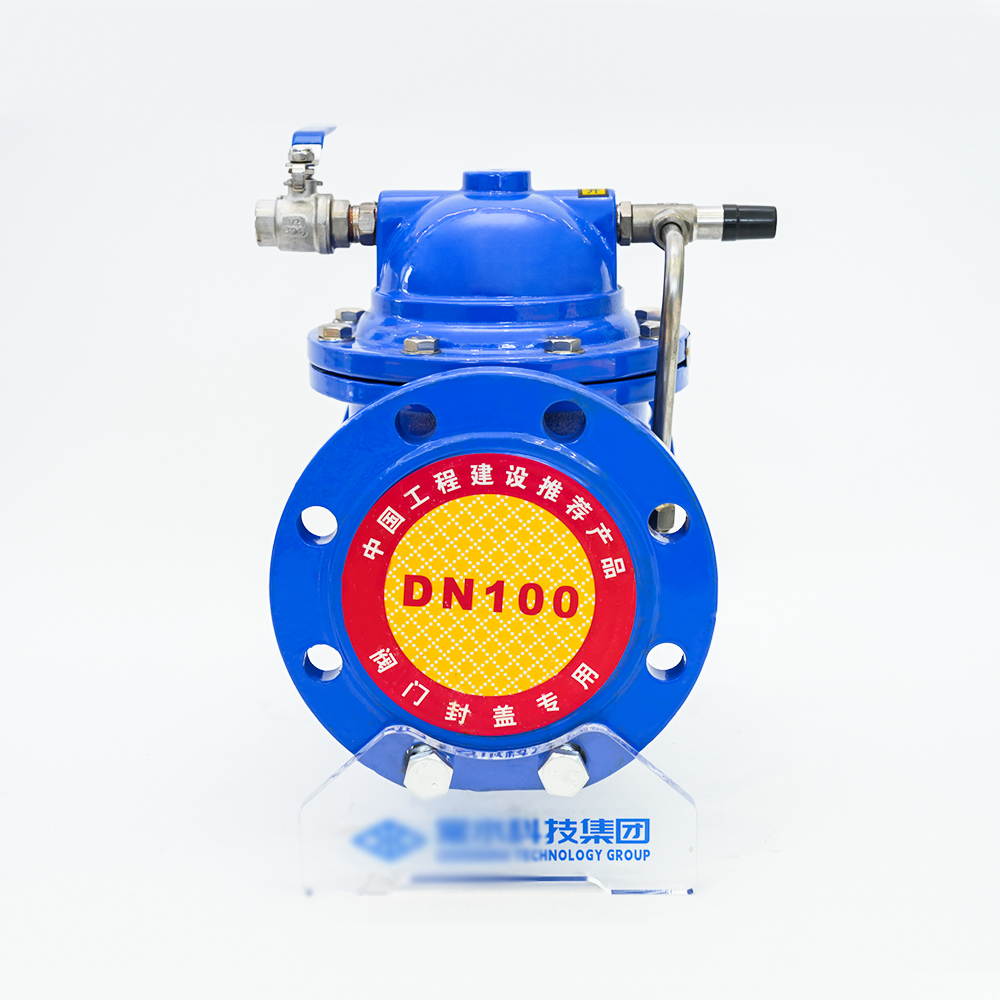

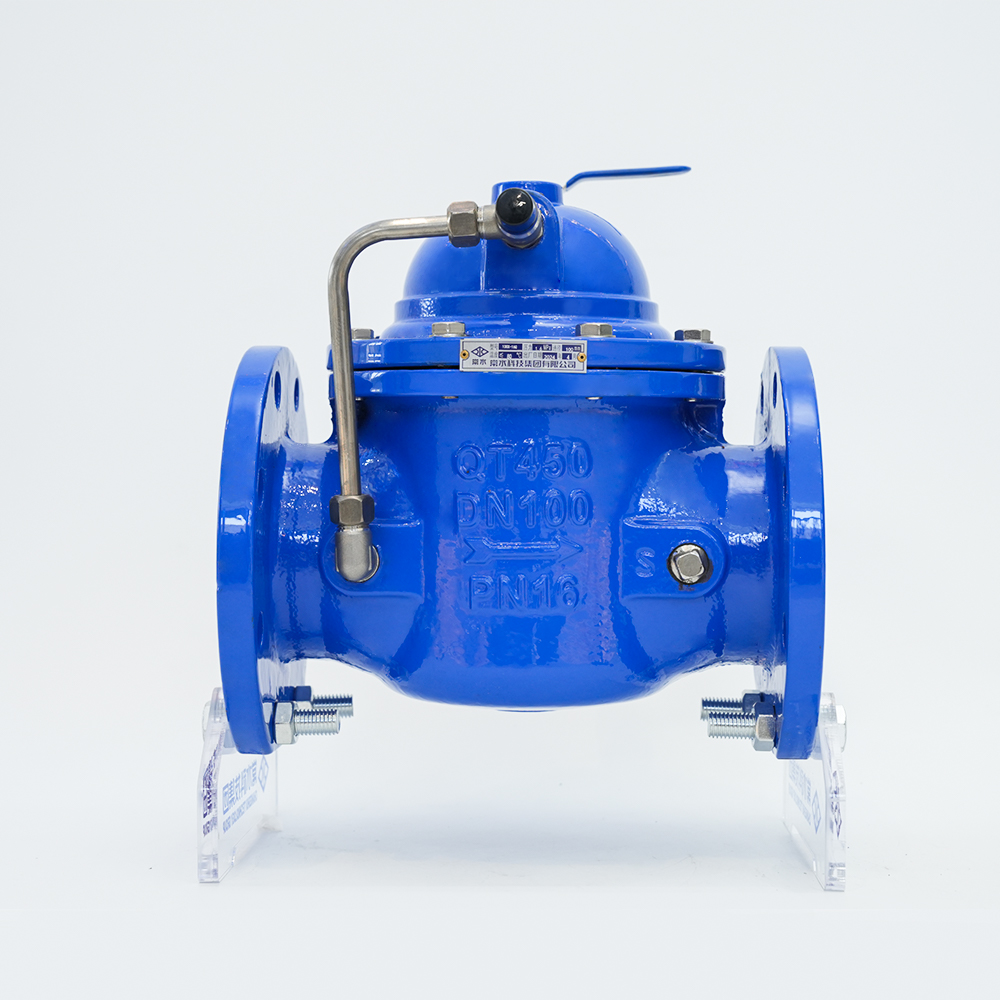

| Materiał korpusu | Żeliwo sferoidalne |
| Modelka | 100X-16Q |
| Specyfikacja | DN40-600 |
| Ciśnienie nominalne | 1,0/1,6/2,5 MPa |
| Temperatura robocza | 0-80°C |
| Obowiązujące media | woda |
| Standardy projektowe | GB/24924-2010 |

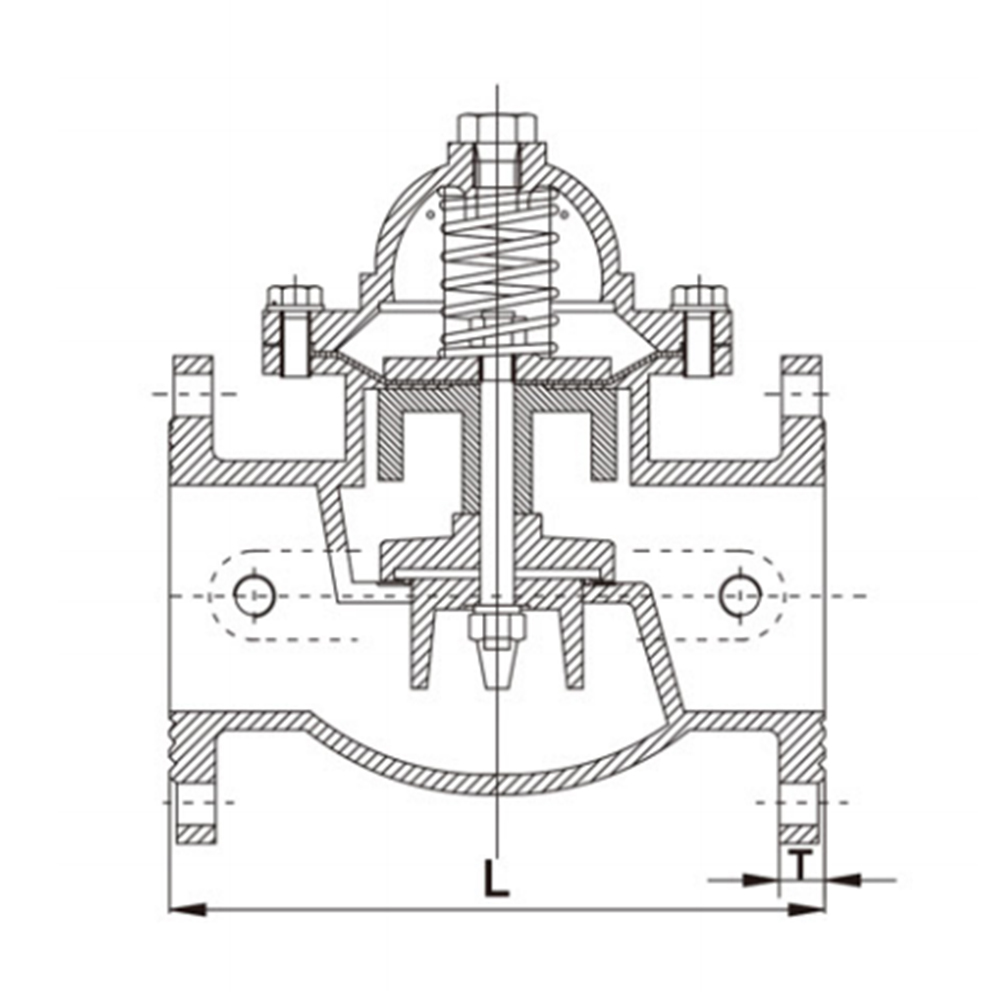

Cechy konstrukcyjne
Hydrauliczny zawór sterujący to zawór sterowany ciśnieniem wody. Składa się z zaworu głównego i dołączonego do niego przewodu, zaworu pilotowego, zaworu iglicowego, zaworu kulowego i manometru. W zależności od przeznaczenia, funkcji i miejsca zastosowania może ewoluować w zdalnie sterowane zawory pływakowe, reduktory ciśnienia, wolnozamykające zawory zwrotne, zawory sterujące przepływem, ciśnieniowe zawory nadmiarowe, hydrauliczno-elektryczne zawory sterujące itp. Hydrauliczne zawory sterujące dzielą się na membranowe i tłokowe. Zasady ich działania są takie same. Zasilane są przez różnicę ciśnień SP pomiędzy przepływem przed i za zaworem i są sterowane przez zawór pilotowy, dzięki czemu membrana (tłok) działa hydraulicznie różnicowo i jest całkowicie automatycznie regulowana przez hydraulikę. Główny dysk zaworu jest całkowicie otwarty, całkowicie zamknięty lub w stanie regulowanym. Kiedy woda pod ciśnieniem wpływająca do komory sterującej nad membraną (tłokiem) jest odprowadzana do atmosfery lub znajdującego się za nią obszaru niskiego ciśnienia, wartość ciśnienia działająca na dolną część grzybka zaworu i poniżej membrany jest większa niż wartość ciśnienia powyżej, w związku z czym główny talerz zaworu zostaje przesunięty do pozycji całkowitego otwarcia; gdy woda pod ciśnieniem wpływająca do komory sterującej powyżej membrany (tłoka) nie może zostać odprowadzona do atmosfery lub do znajdującego się za nią obszaru niskiego ciśnienia, siła działająca na tłok membrany (tłoka). Wartość ciśnienia powyżej jest większa niż wartość ciśnienia poniżej, więc główny dysk zaworu zostanie dociśnięty do pozycji całkowicie zamkniętej. Gdy wartość ciśnienia w komorze sterującej nad membraną (tłokiem) mieści się w przedziale pomiędzy ciśnieniem wlotowym a ciśnieniem wylotowym, główny dysk zaworu znajduje się w stanie regulacji, a jego położenie regulacyjne zależy od efektu sterowania łącznikiem zaworu iglicowego i regulowanego zaworu pilotowego w systemie przewodów. Regulowany zawór pilotowy może otwierać lub zamykać swój własny mały otwór zaworu poprzez ciśnienie wylotowe za zaworem i zmieniać się wraz z nim, zmieniając w ten sposób ciśnienie kontrolowane nad membraną (tłokiem) i kontrolując położenie regulacyjne głównego dysku zaworu.
Zastosowanie produktu
Zawór składa się z zaworu głównego i zewnętrznego zaworu pilotowego. Wykorzystuje pływającą w wodzie kulę do połączenia zaworu prowadzącego na skutek zmian poziomu cieczy, tak że główny zawór dostarcza wodę i zamyka się, kontrolując w ten sposób poziom wody w basenie (zbiorniku) i wieży ciśnień w określonym zakresie, aby zapobiec przelaniu i niskiemu poziomowi wody. Zawór nadaje się do automatycznych systemów zaopatrzenia w wodę różnych basenów (zbiorników) i wież ciśnień w przedsiębiorstwach przemysłowych i górniczych oraz budynkach cywilnych, a także jest stosowany w systemach zaopatrzenia w wodę z obiegiem atmosferycznym kotłów. Zawór główny otwiera się szybko i zamyka powoli, nie powodując uderzenia wodnego. Jest szczelnie zamknięty i nie ma ryzyka zalania.

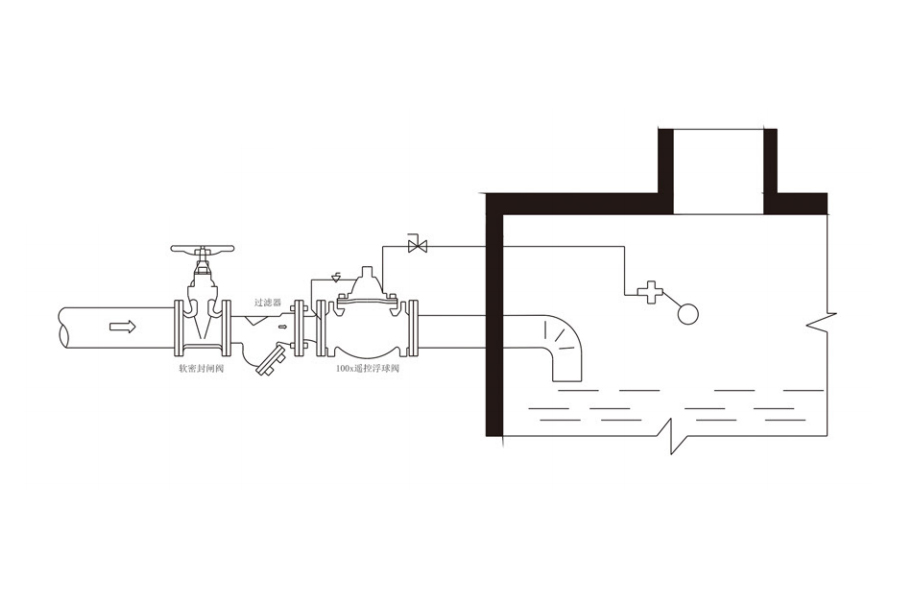

Schemat instalacji
