Zasuwa z miękkim uszczelnieniem z ciemnym trzpieniem Z45X-16Q-Changshui Technology Group Co., Ltd.

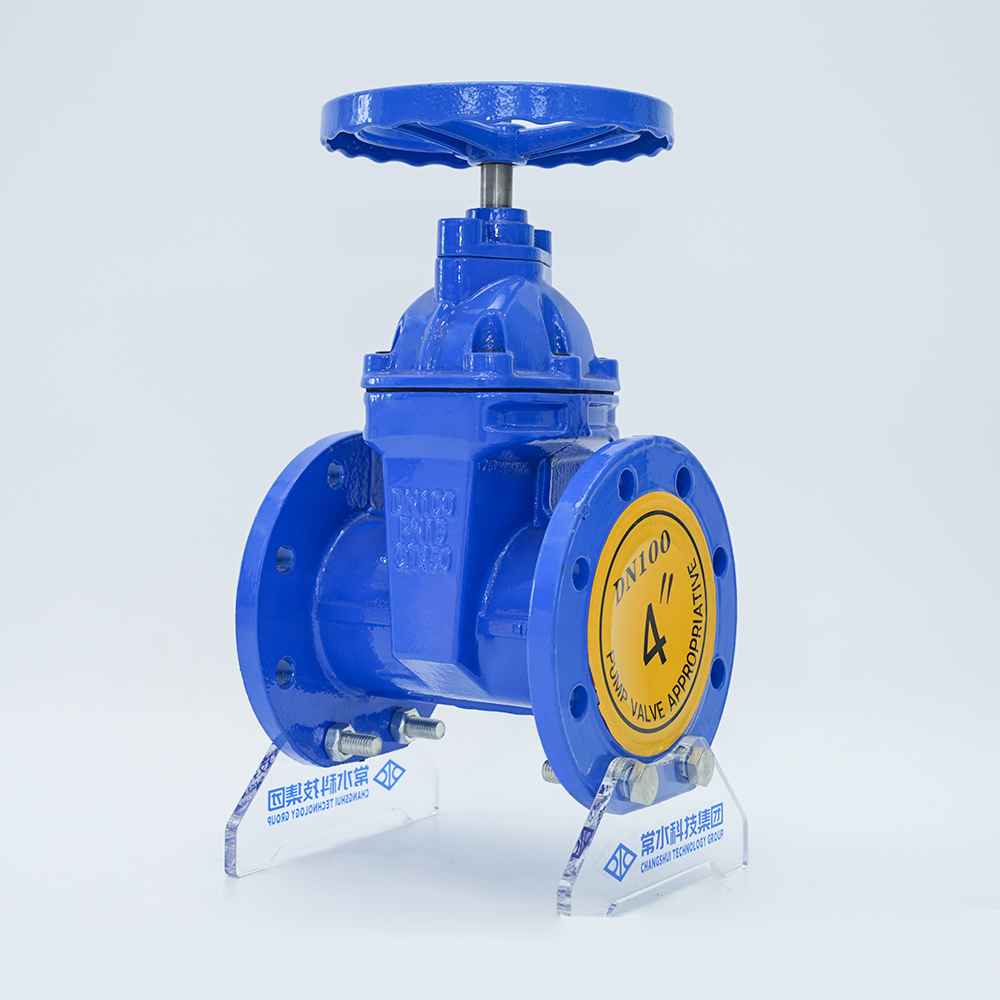

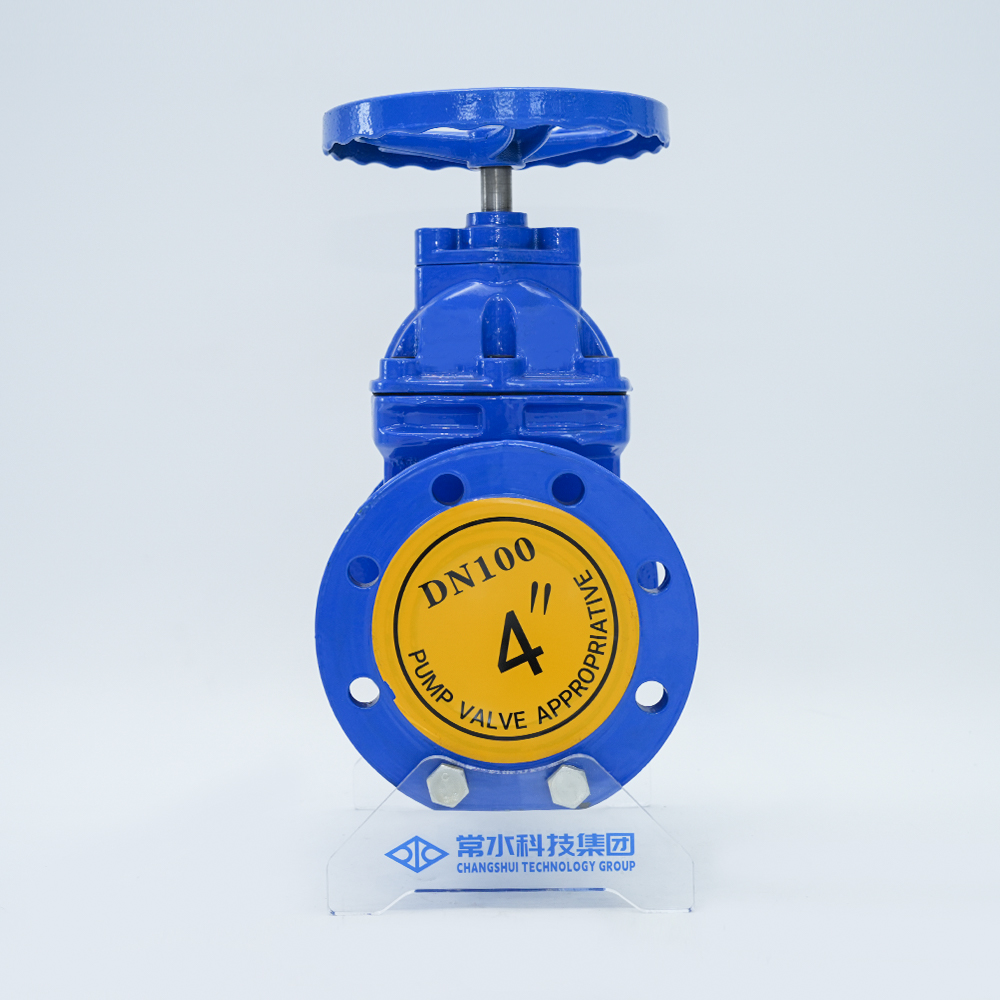

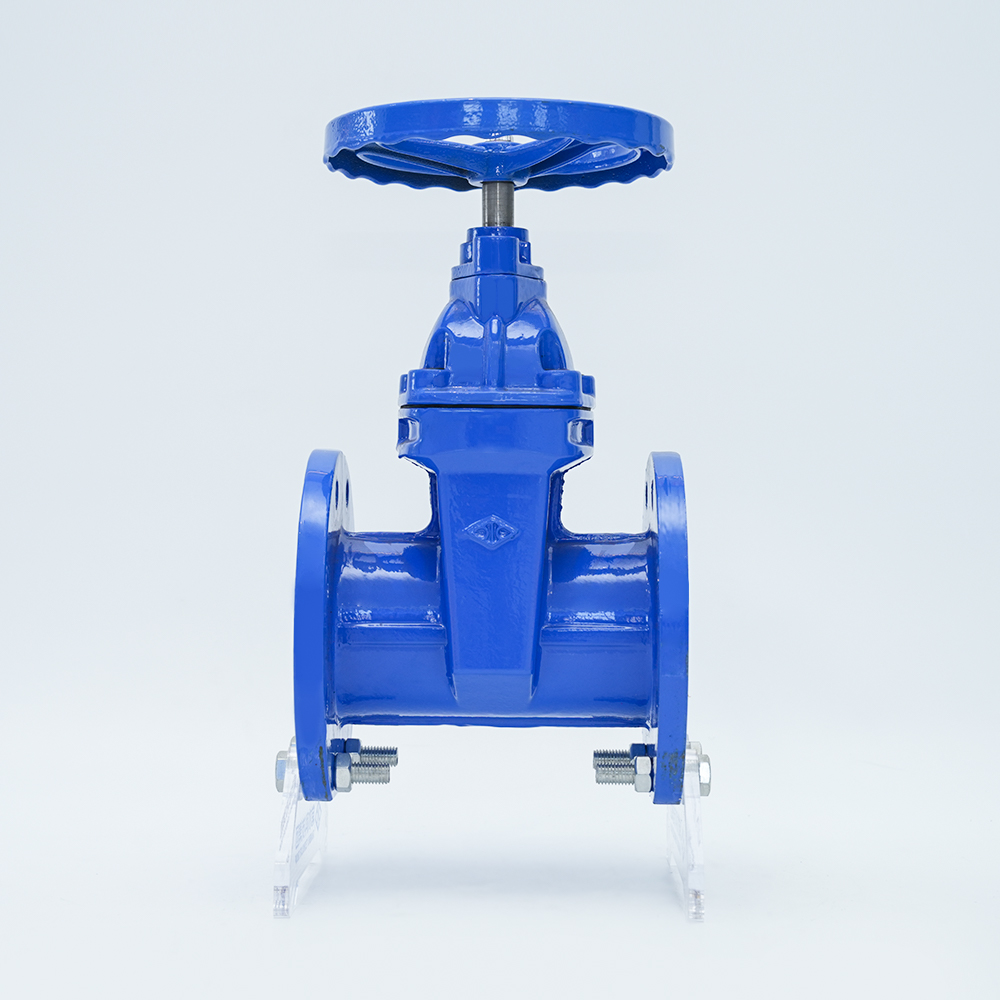

Zasuwa z miękkim uszczelnieniem z ciemnym trzpieniem Z45X-16Q

Zasuwy produkowane przez naszą fabrykę wykorzystują ogólną gumową powłokę płyty zasuwy w celu kompensacji odkształceń w celu uzyskania dobrego efektu uszczelnienia, przezwyciężając powszechne zjawiska złego uszczelnienia, wycieków i rdzy zasuw. Montowany jest na różnych rurociągach i stosowany jako dwukierunkowe odcięcie. Jest szeroko stosowany w projektach rurociągów, takich jak zaopatrzenie w wodę i odprowadzanie wody, ochrona przeciwpożarowa, klimatyzacja, uzdatnianie wody, administracja miejska, przemysł stoczniowy, energia elektryczna, budownictwo i żywność do kontroli płynów.

Skontaktuj się z nami

Materiał korpusu	Żeliwo sferoidalne
Modelka	Z45X-16Q
Specyfikacja	DN50-1200
Ciśnienie nominalne	1,0/1,6/2,5 MPa
Temperatura robocza	0-80°C
Obowiązujące media	woda
Standardy projektowe	GB/24924-2016

Funkcje

Zasuwa zasuwowa z miękko uszczelnionym trzpieniem wykorzystuje ogólną gumową powłokę płyty zasuwy w celu kompensacji odkształceń i uzyskania dobrego efektu uszczelnienia. Eliminuje zjawiska słabego uszczelnienia, wycieków i rdzy ogólnych zasuw i skuteczniej oszczędza przestrzeń instalacyjną. Może być szeroko stosowany jako urządzenie regulujące i przechwytujące w rurociągach płynów, takich jak woda wodociągowa, ścieki, budownictwo, ropa naftowa, przemysł chemiczny, żywność, medycyna, tekstylia, energia elektryczna, statki, metalurgia, systemy energetyczne itp.

Wymagania dotyczące umiejętności

1. Zawór został zaprojektowany i wyprodukowany zgodnie z normami GB/24924-2010;

2. Długość konstrukcyjna zaworu jest zgodna z przepisami GB/T12221-2005;3. Inspekcja i testowanie powinny być zgodne z odpowiednimi przepisami GB/T13927-2008; 4. Wymiary kołnierzy powinny być zgodne z przepisami GB/T17241.6-2008.

Specyfikacja wydajności

Rozmiar nominalny		40/1000				mm
Ciśnienie nominalne		1.0		1.6		MPa
Ciśnienie próbne	Próba wytrzymałości	woda	1.5	woda	2.4
	Próba uszczelnienia		1.1		1.76
	Test szczelności powietrznej		0.6		0.6
Obowiązująca temperatura		0-80 ℃
Obowiązujące media		Woda, olej itp

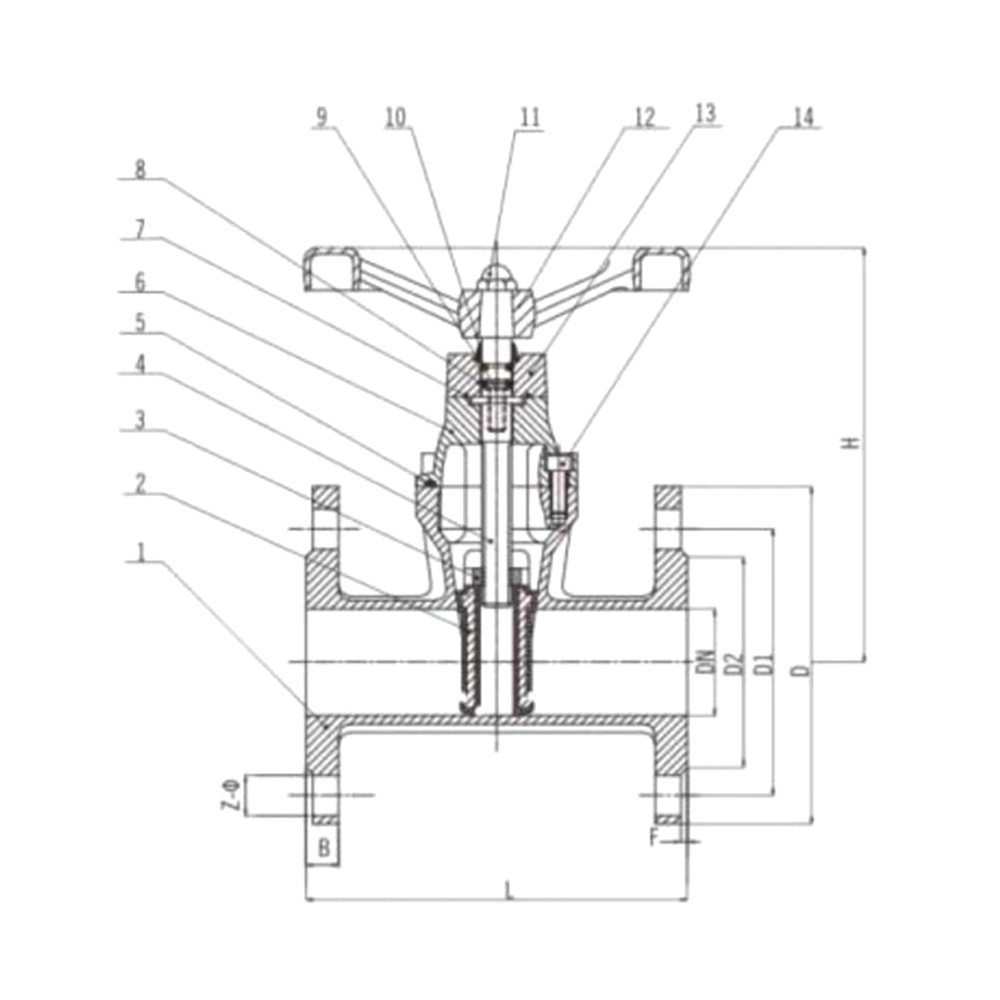

Główny materiał

Numer seryjny	Imię	Materiał
1	Korpus zaworu	QT450
2	Płyta zaworowa	QT450-NBR
3	Nakrętka łodygi	QT450
4	Łodyga	20Cr13
5	Średnie uszczelnienia kołnierzowe	NBR
6	Maska	QT450
7	O-ringi	NBR
8	O-ringi	NBR
9	Śruby stożkowe	35#
10	Kurtka przeciwpyłowa	NBR
11	Śruby z łbem ogrodowym	35#
12	Koło ręczne	QT405
13	Gruczoł	QT450
14	Śruby stożkowe	35#

Główne wymiary zewnętrzne i wymiary przyłączeniowe (mm)

DN	L	D	D1	D2	C	F	Z-ф	H
40	165	150	110	84	19	3	4-ф19	240
50	178	165	125	99	19	3	4-ф19	240
65	190	185	145	118	19	3	4-ф19	260
80	203	200	160	132	19	3	8-ф19	275
100	229	220	180	156	19	3	8-ф19	380
125	254	250	210	184	19	3	8-ф19	410
150	267	285	240	211	19	3	8-ф23	435
200	292	340	295	266	20	3	8-ф23	630
250	330	395	350	319	22	3	12-ф23	645
300	356	445	400	370	24.5	4	12-ф23	697
350	381	505	460	429	24.5	4	16-ф23	802
400	406	565	515	480	24.5	4	16-ф28	842
450	432	615	565	530	25.5	4	20-ф28	1060
500	457	670	620	583	26.5	4	20-ф28	1170
600	508	780	725	682	30	5	20-ф31	1300
700	610	895	840	794	32.5	5	24-ф31	1550
800	660	1015	950	901	35	5	24-ф34	1750
900	711	1115	1050	1001	37.5	5	28-ф34	1950
1000	811	1230	1160	1112	40	5	28-ф37	2170

Główne wymiary zewnętrzne i wymiary przyłączeniowe (mm)

DN	L	D	D1	D2	C	F	Z-ф	H
40	165	150	110	84	19	3	4-ф19	240
50	178	165	125	99	19	3	4-ф19	240
65	190	185	145	118	19	3	4-ф19	260
80	203	200	160	132	19	3	8-ф19	275
100	229	220	180	156	19	3	8-ф19	380
125	254	250	210	184	19	3	8-ф19	410
150	267	285	240	211	19	3	8-ф23	435
200	292	340	295	266	20	3	12-ф23	630
250	330	405	355	319	22	3	12-ф28	645
300	356	460	410	370	24.5	4	12-ф28	697
350	381	520	470	429	26.5	4	16-ф28	802
400	406	580	525	480	28	4	16-ф31	842
450	432	640	585	548	30	4	20-ф31	1060
500	457	715	650	609	31.5	4	20-ф34	1170
600	508	840	770	720	36	5	20-ф37	1300
700	610	910	840	794	39.5	5	24-ф37	1550
800	660	1025	950	901	43	5	24-ф40	1750
900	711	1125	1050	1001	46.5	5	28-ф40	1950
1000	811	1255	1170	1112	50	5	28-ф43	2170
