| Materiał korpusu | Żeliwo sferoidalne |
| Modelka | Z81X-16Q |
| Specyfikacja | DN50-300 |
| Ciśnienie nominalne | 1,0/1,6/2,5 MPa |
| Temperatura robocza | 0-80°C |
| Obowiązujące media | woda |
| Standardy projektowe | GB/24924-2016 |
Przegląd produktu
Zasuwa z trzpieniem wznoszącym się z kołnierzem przyjmuje zewnętrzną konstrukcję trzpienia zaworu, a trzpień zaworu obraca się i porusza osiowo. Zasuwa porusza się w górę i w dół wraz z trzpieniem zaworu, otwierając się i zamykając, a otwarcie zaworu można bezpośrednio obserwować. Jest szeroko stosowany w projektach rurociągów, takich jak zaopatrzenie w wodę i odprowadzanie wody, ochrona przeciwpożarowa, klimatyzacja, uzdatnianie wody, administracja miejska, przemysł stoczniowy, energia elektryczna, budownictwo i żywność do transportu rurociągów płynnych jako płyn kontrolny.
Funkcje
1. Płyta zaworu jest całkowicie pokryta gumą, która ma dobre właściwości kryjące i dokładny rozmiar, zapewniając niezawodność uszczelnienia;
2. Dno zaworu ma takie samo płaskie dno jak fajka wodna, co nie powoduje gromadzenia się zanieczyszczeń;
3. Cały zawór jest pomalowany nietoksyczną żywicą epoksydową, aby zapobiec korozji i rdzy. Można go stosować nie tylko w instalacjach wody pitnej, ale także w instalacjach kanalizacyjnych;
4. Nakrętka dławnicy służy do samodokręcania uszczelnienia; znacznie poprawia skuteczność uszczelniania;
5. Wymiana części uszczelniających jest niezwykle wygodna.

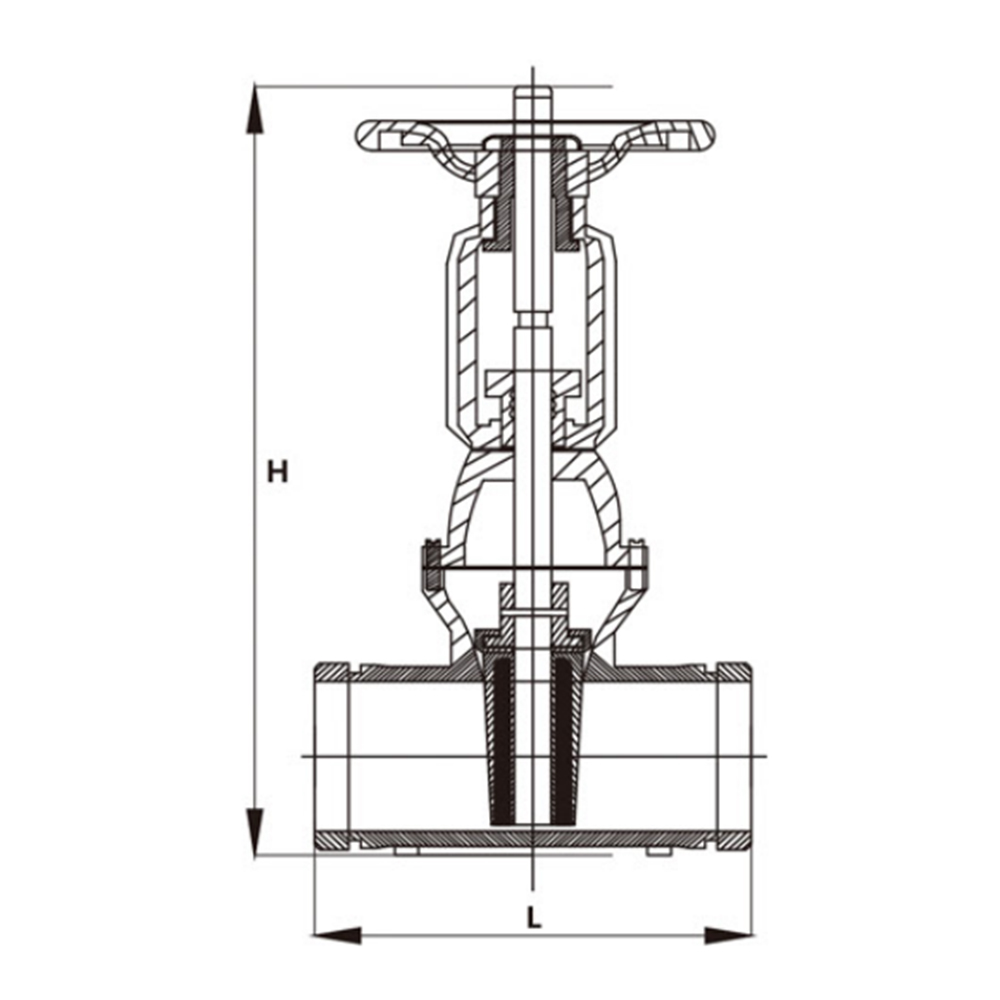

Parametry produktu
| Z81X-16Q | DN | 50 | 65 | 80 | 100 | 125 | 150 | 200 | 250 | 300 |
| L | 140 | 150 | 160 | 178 | 200 | 210 | 250 | 285 | 330 |
| H | 325 | 360 | 465 | 470 | 640 | 660 | 800 | 980 | 1100 |
| Zewnętrzne koło | 60 | 76 | 89 | 108/114 | 140 | 159/165 | 219 | 273 | 325 |
| Pokrętło | 180 | 215 | 285 | 330 | 380 |
