| Materiał korpusu | Żeliwo sferoidalne |
| Modelka | H44X-16Q |
| Specyfikacja | DN40-600 |
| Ciśnienie nominalne | 1,0/1,6/2,5 MPa |
| Temperatura robocza | 0-80°C |
| Obowiązujące media | woda |
| Standardy projektowe | GB/24924-2010 |
Przegląd produktu
Zawór ten stosowany jest głównie na wylocie pomp rurociągowych w instalacjach wodociągowych i kanalizacyjnych, przeciwpożarowych, klimatyzacyjnych, energetycznych, budowlanych, spożywczych, uzdatniania wody, administracji komunalnej, stoczniowej i innych rurociągach, aby zapobiec cofaniu się mediów. Ponieważ pierścień uszczelniający tego produktu ma nachyloną konstrukcję, czas zamykania jest krótki, co może zmniejszyć ciśnienie uderzenia wodnego. Płytka zaworu wykonana jest z gumy nitrylowej odpornej na olej i stalowej płyty prasowanej w wysokich temperaturach. Ma dobrą odporność na erozję i właściwości uszczelniające. Struktura produktu jest prosta, a konserwacja, naprawa i transport są łatwe.
Główne materiały części
| Numer seryjny | Część główna | Materiał |
| 1 | Korpus zaworu | QT450 |
| 2 | Maska | QT450 |
| 3 | Zawór pęcherza | Zespoły gumowe |
| 4 | Uszczelki | kauczuk nitrylowy |
| 5 | Elementy złączne | Standardowe |

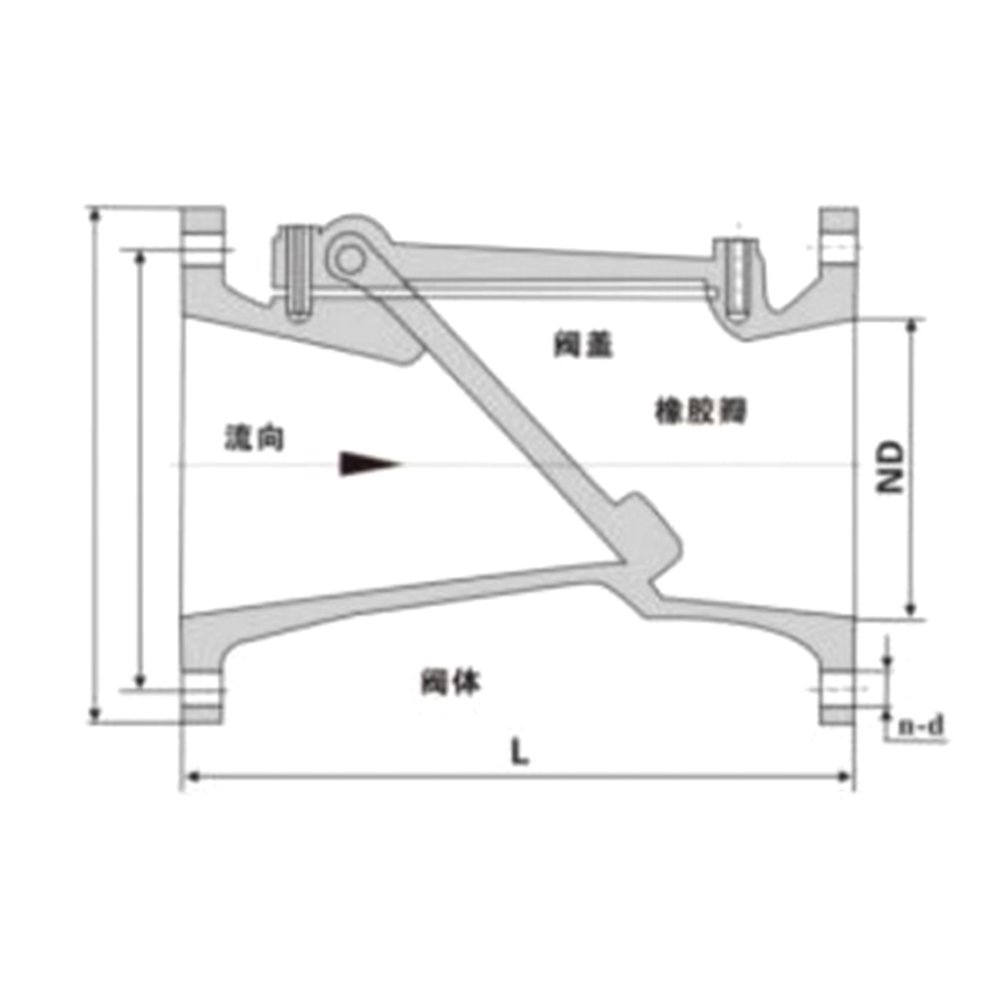

Parametry techniczne produktu
| Specyfikacja (DN) | 50 | 65 | 80 | 100 | 125 | 150 | 200 | 250 | 300 |
| Długość zaworu (mm) | 205 | 217 | 238 | 292 | 332 | 360 | 492 | 620 | 700 |
Ciśnienie próbne (MPa) | Obudowa | 1,5-2,4 |
| Pieczęć | 1,1-1,76 |
| Ciśnienie nominalne (MPa) | 1,0-1,6 |
| Obowiązująca temperatura | 0-80 ℃ |
| Obowiązujące media | woda i płyny słabo żrące |
