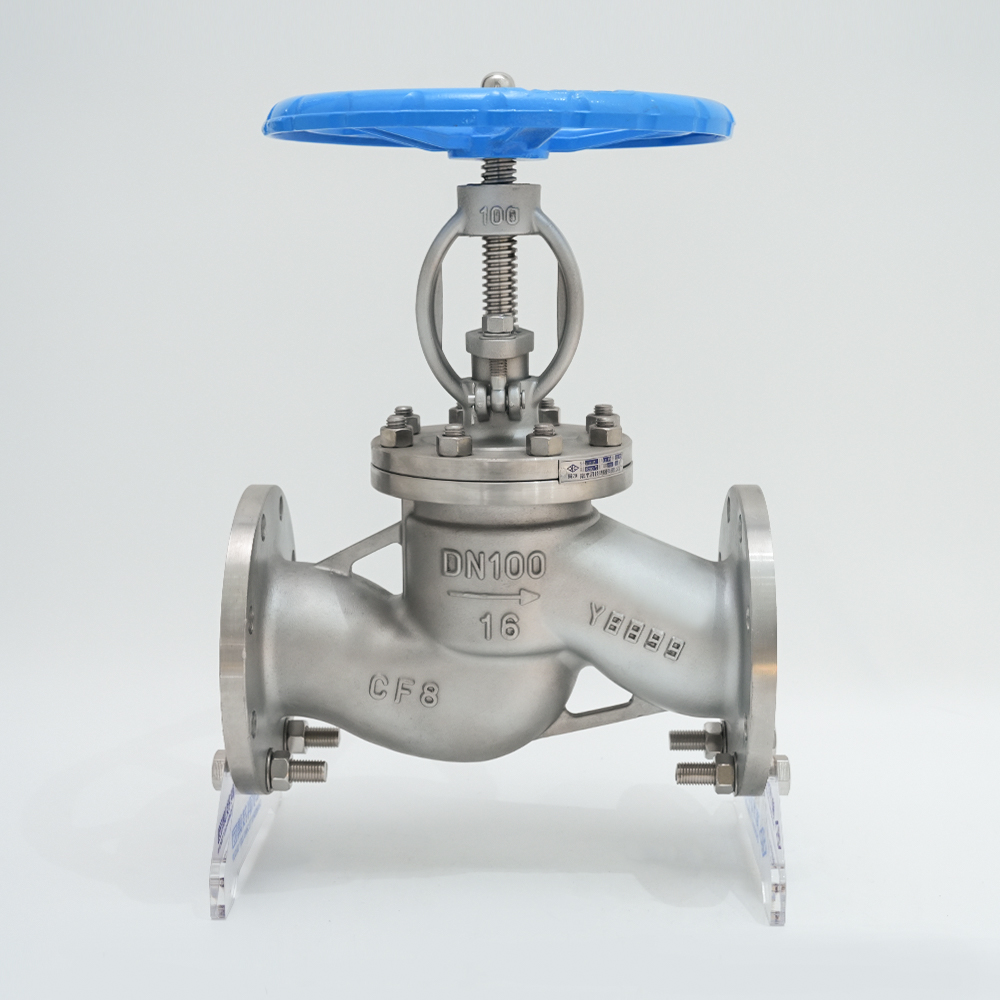

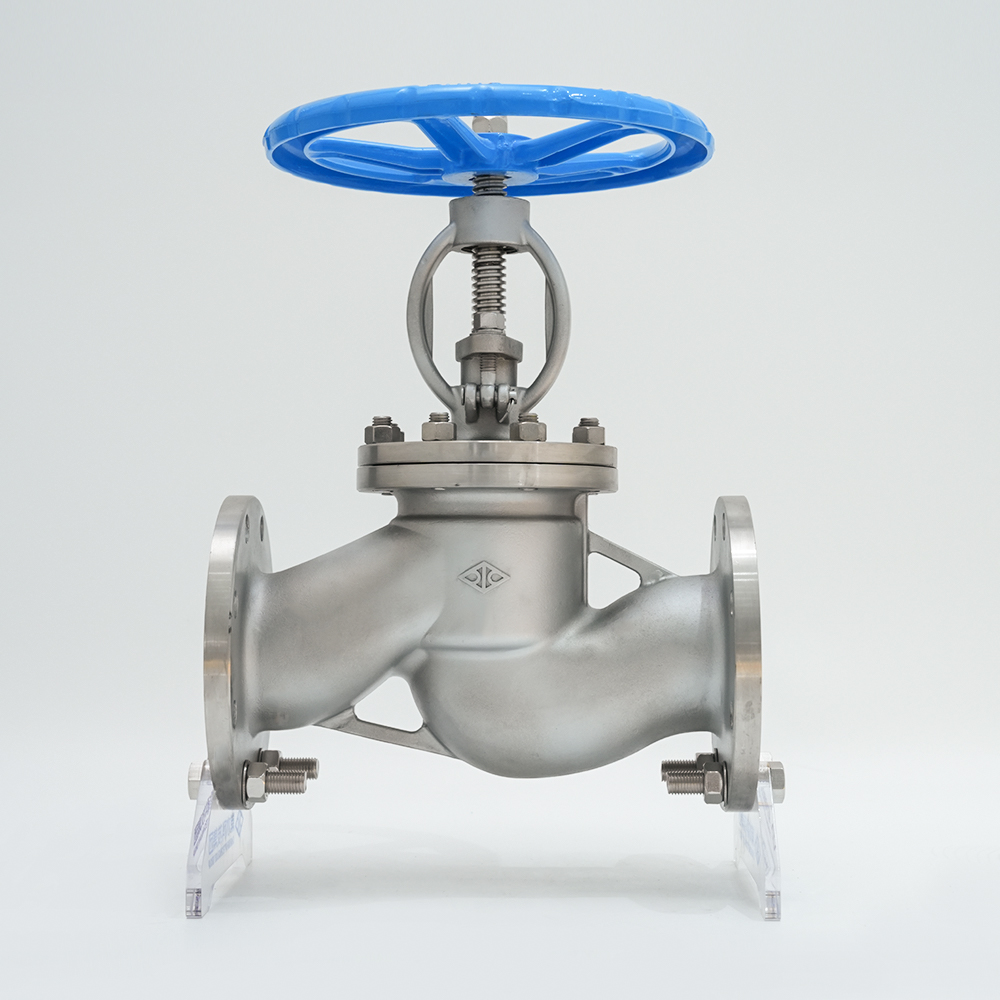

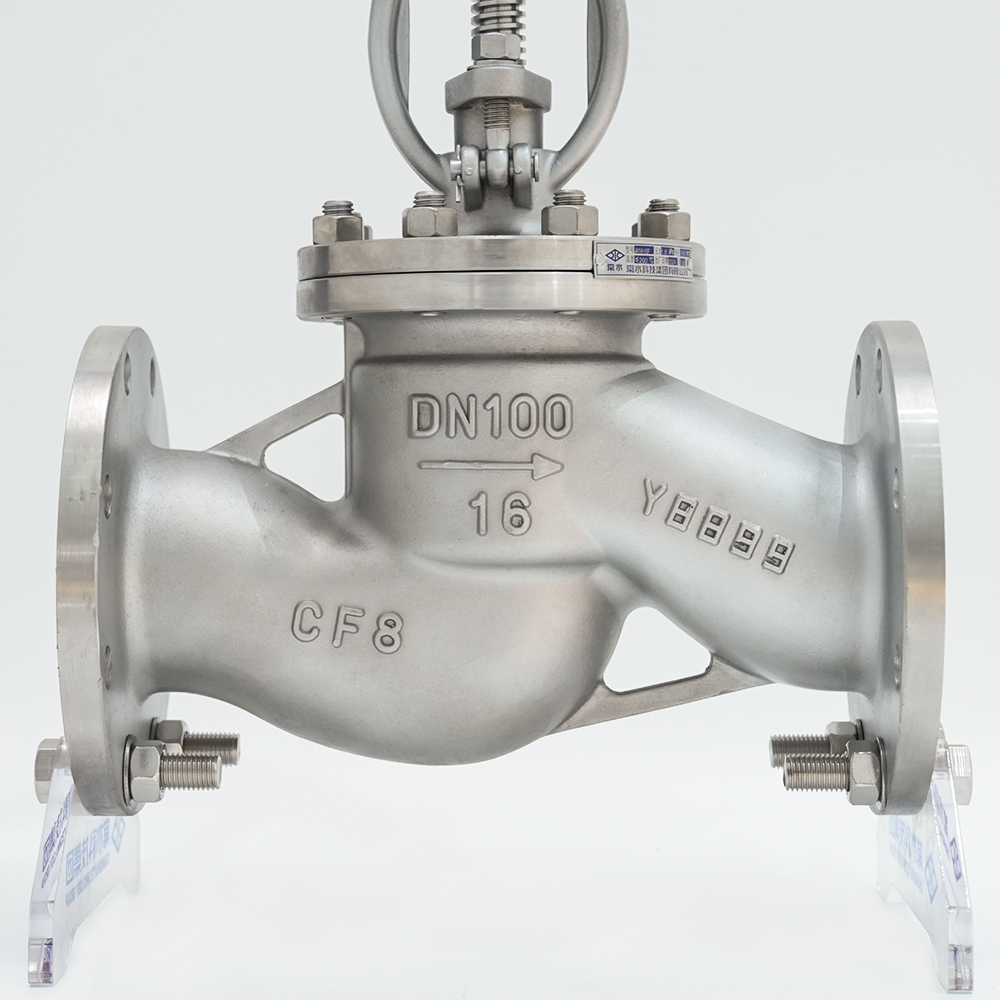

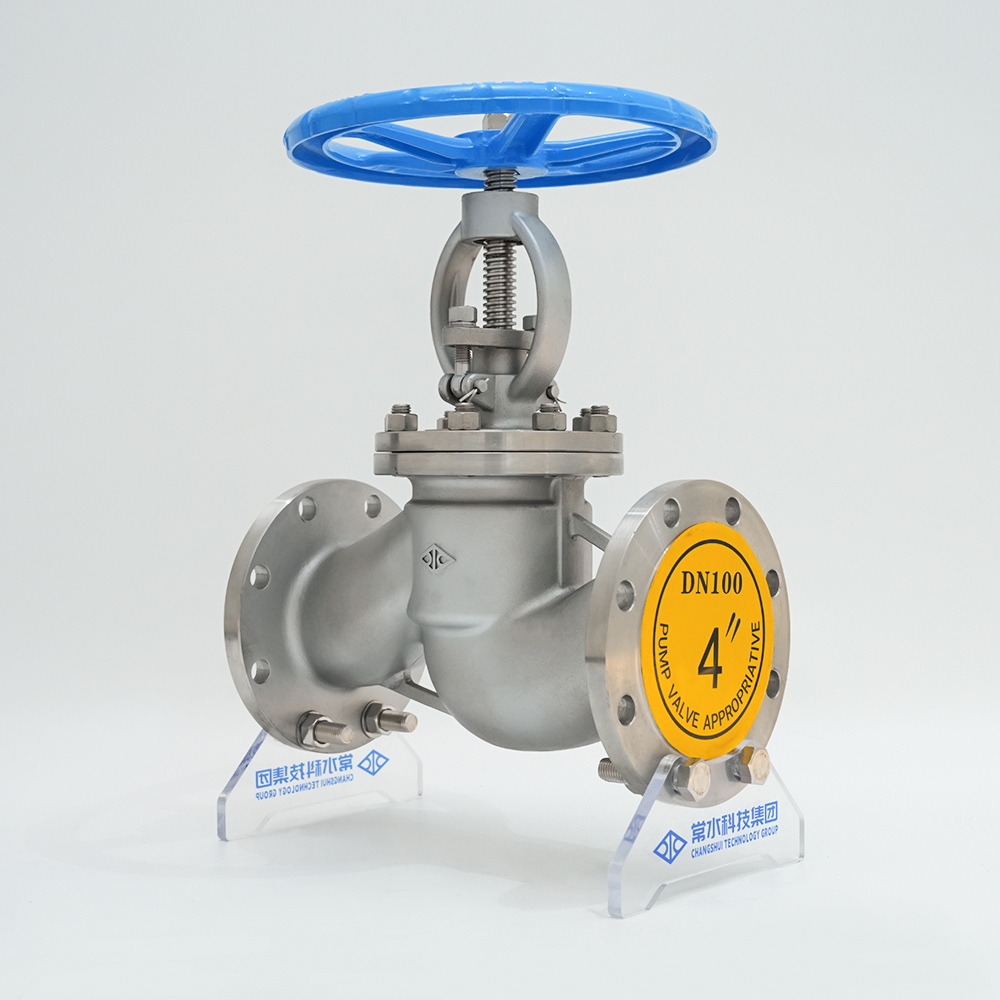

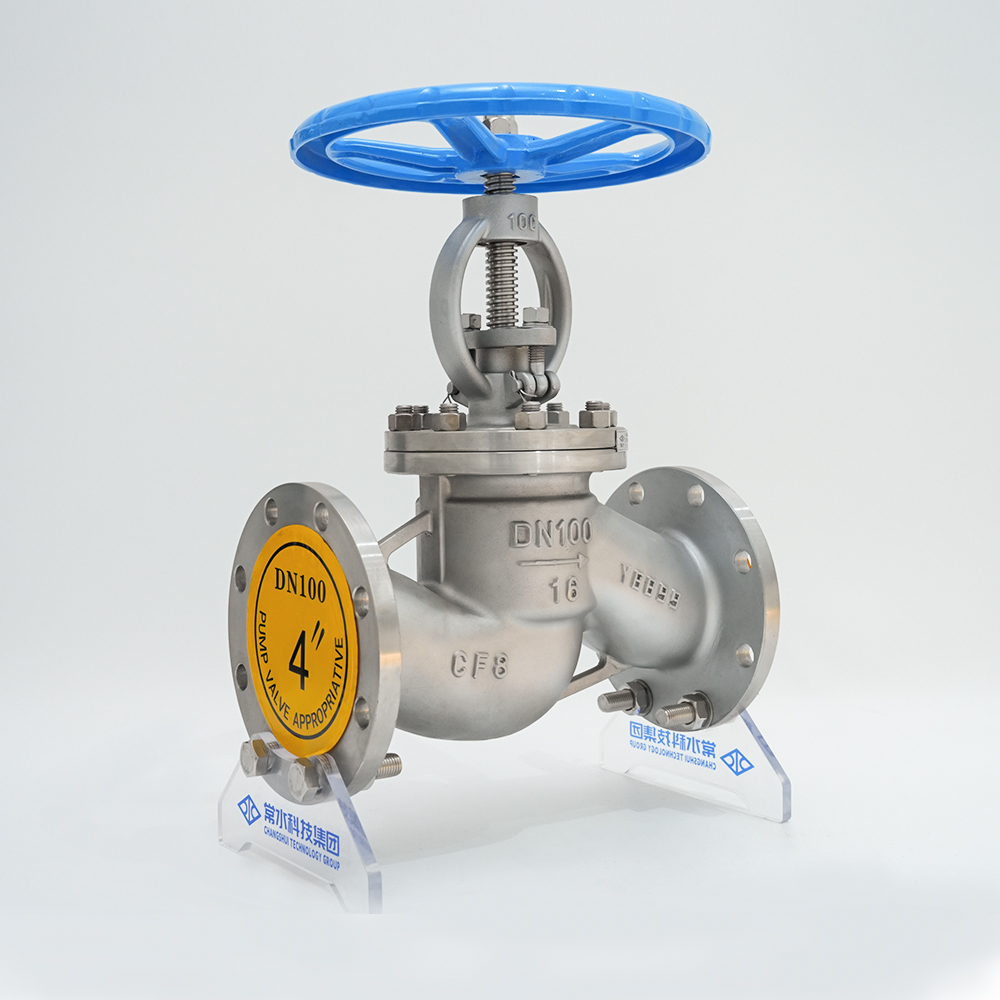

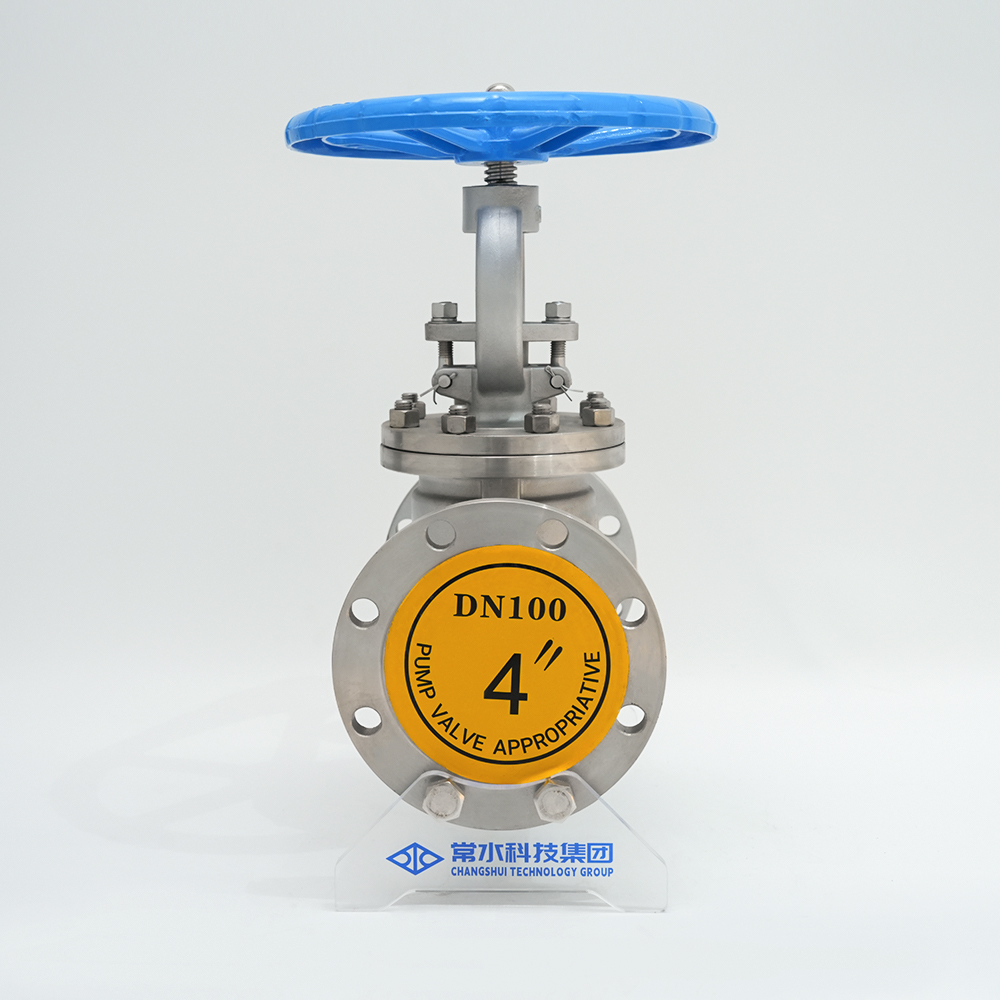

Zawór odcinający kołnierzowy ze stali nierdzewnej J41W-16P

Skontaktuj się z nami

Zalety i właściwości strukturalne

1. Produkt został zaprojektowany i wyprodukowany zgodnie z normą krajową GB 12235, ma rozsądną konstrukcję, niezawodne uszczelnienie, wydajność i piękny kształt.
2. Zawór klapowy, powierzchnia uszczelniająca gniazda zaworu z aluminium lub satelity na bazie żelaza (elie) wykonana ze spawania stopu na bazie kobaltu, odporna na zużycie, wysoką temperaturę, korozję, odporność na ścieranie, długa żywotność.
3. Trzpień hartowany i poddany obróbce azotem z dobrą odpornością na korozję i zarysowania.
4. Może być stosowany z różnymi standardowymi kołnierzami rurowymi i typami powierzchni uszczelniających kołnierze, aby spełnić różne potrzeby projektu i wymagania użytkownika.
5. Różnorodność materiałów korpusu, uszczelnień i uszczelek może opierać się na rzeczywistych warunkach pracy lub użytkownik żąda rozsądnej opcji i można je stosować we wszystkich warunkach ciśnienia, temperatury i medium.
6. Uszczelniona za pomocą połączenia śrubowego uszczelka tylnego siedzenia lub korpusu wykonana ze stali nierdzewnej, uszczelnienie i niezawodna wymiana klapy w sposób ciągły, wygodny i skuteczny, nie wpływa na pracę systemu.

Standardy i normy

Projektowanie i produkcja	Długość konstrukcji	Ocena temperatury ciśnienia	Kołnierz łączący	Test i kontrola
GB 12235	GB 12221	GB 12224	JB/T 79/82~1994 GB9113 HG 20592-20635	JB/T 9092-1999 GB 13927

Materiał głównych komponentów

Imię	Materiał
Nadwozie/maska	CF8	CF3	CF8M	CF3M	WCB	LCB	WC6	WC9	C5
Klin	CF8	CF3	CF8M	CF3M	WCB	LCB	WC6	WC9	C5
Łodyga	F304	F304L	F316	F316L	2CR13	F304	F304	F304	F304
Łodyga Nut	Brąz aluminiowy
Pakowanie	PTFE/elastyczny grafit				Grafit
Uszczelka	Mata owinięta PTFE/metalem				Grafit
Gruczoł	CF8	CF3	CF8M	CF3M	WCB	LCB	WC6	WC9	C5
Śruba					35CrMoA
Orzech	Stal nierdzewna				45, 35CrMoA
Koło ręczne	Stal nierdzewna Cast Steel

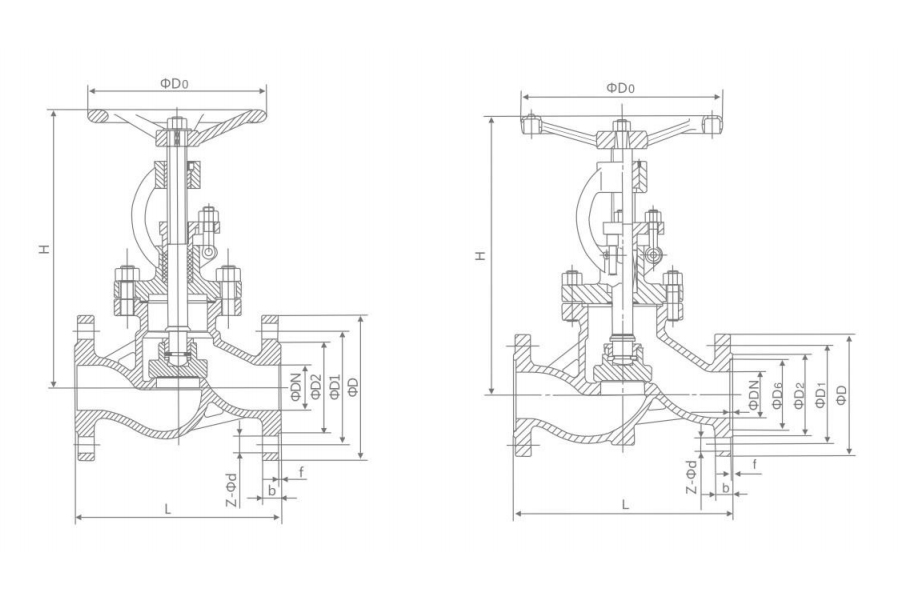

Główny wymiar zewnętrzny i przyłączeniowy

PN(MPa)	DN (mm)	Rozmiar (mm)										Urządzenie elektryczne modelka	Grubość ścianki
PN(MPa)	DN (mm)	L	D	D1	D2	D6	b-f	f2	Z-Φd	H	D0	Urządzenie elektryczne modelka	Grubość ścianki
1.6	10	130	90	60	40		16-2		4-φ14	198	120		6.4
	15	130	95	65	45		16-2		4-φ14	218	120		6.4
	20	150	105	75	55		18-2		4-φ14	230	140		6.4
	25	160	115	85	65		18-2		4-φ14	240	160		6.4
	32	180	140	100	78		18-2		4-φ18	250	180		6.4
	40	200	150	110	85		18-3		4-φ18	262	200		6.4
	50	230	165	125	100		18-3		4-φ18	280	240	DZW10A	7.9
	65	290	185	145	120		18-3		8-φ18	327	280	DZW10A	11
	80	310	200	160	135		20-3		8-φ18	355	280	DZW10A	11.5
	100	350	220	180	155		20-3		8-φ18	415	320	DZW15A	12.5
	125	400	250	210	185		22-3		8-φ18	460	360	DZW20A	13
	150	480	285	240	210		22-3		8-φ22	510	400	DZW30A	13.5
	200	600	340	295	265		24-3		12-φ22	588	400	DZW45A	15
	250	650	405	355	320		26-3		12-φ26	725	450	DZW60A	16
	300	750	460	410	375		28-4		12-φ26	925	500	DZW90	18
	350	850	520	470	435		30-4		16-φ26	1030	600	DZW120	19
	400	950	580	525	485		32-4		16-φ30	1170	700	DZW180	21
	450	1050	640	585	545		40-4		20-φ30	1220	800	DZW180	21.5
	500	1150	715	650	608		44-4		20-φ33	1410	900	DZW250	22
	600	1350	840	770	718		54-5		20-φ36	1610	1000	DZW350	25
